SmartHome Rollladen

Alexa/Google Home Rollladensteuerung mit Sonoff 4CH Pro & Superrollo GW60


Was wird benötigt?

  1. Elektrischer Gurtwickler - Superrollo GW60 oder Ähnliche
  2. IFTTT Account
  3. iOS oder Android Smartphone
  4. Sonoff 4ch Pro
  5. Aderendhülsen & Crimpzange
  6. flaches 4-adriges Kabel

Los gehts

  1. die Klappe mit Bedienelementen vom Gurtwickler öffnen
  2. die darin befindliche Platine abschrauben und vom Verbindungskabel lösen

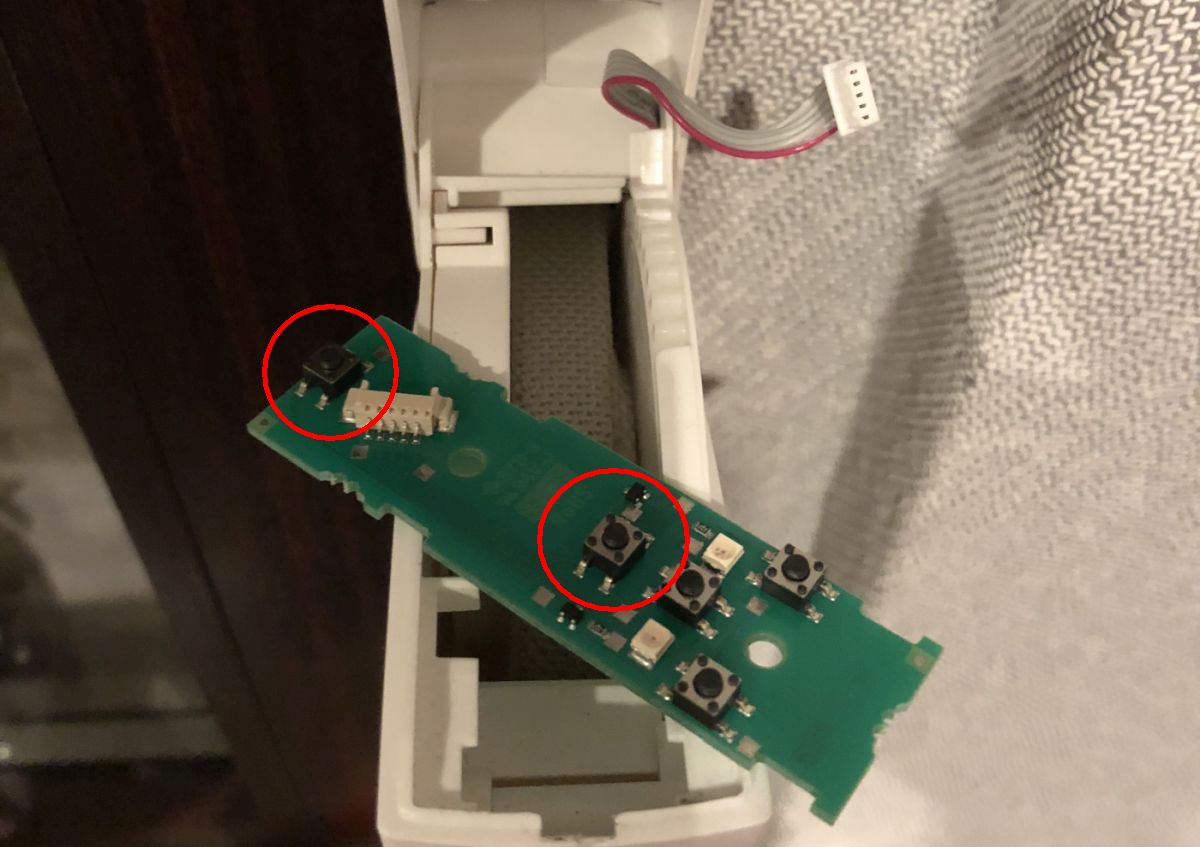

    Alexa Google Home Rollladen Sprachsteuerung Platine
  3. an den markierten Tastern werden die 4 Adern des Flachkabels kreuzweise angelötet (merkt euch die Farbe der Adern, damit ihr diese später korrekt anschließen könnt)

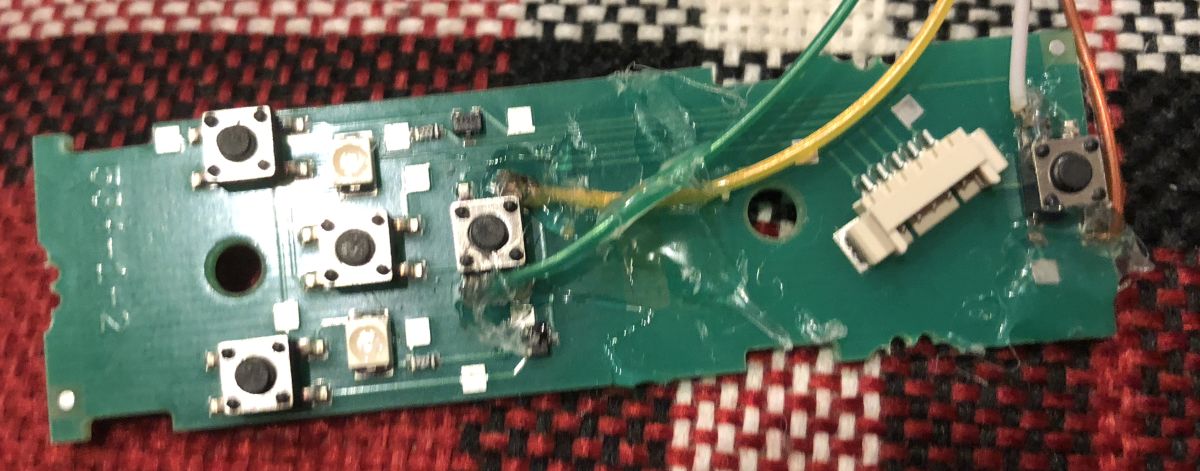

    Alexa Google Home Rolladen Sprachsteuerung Kabel anlöten
  4. die Kabel mit Heißkleber fixieren

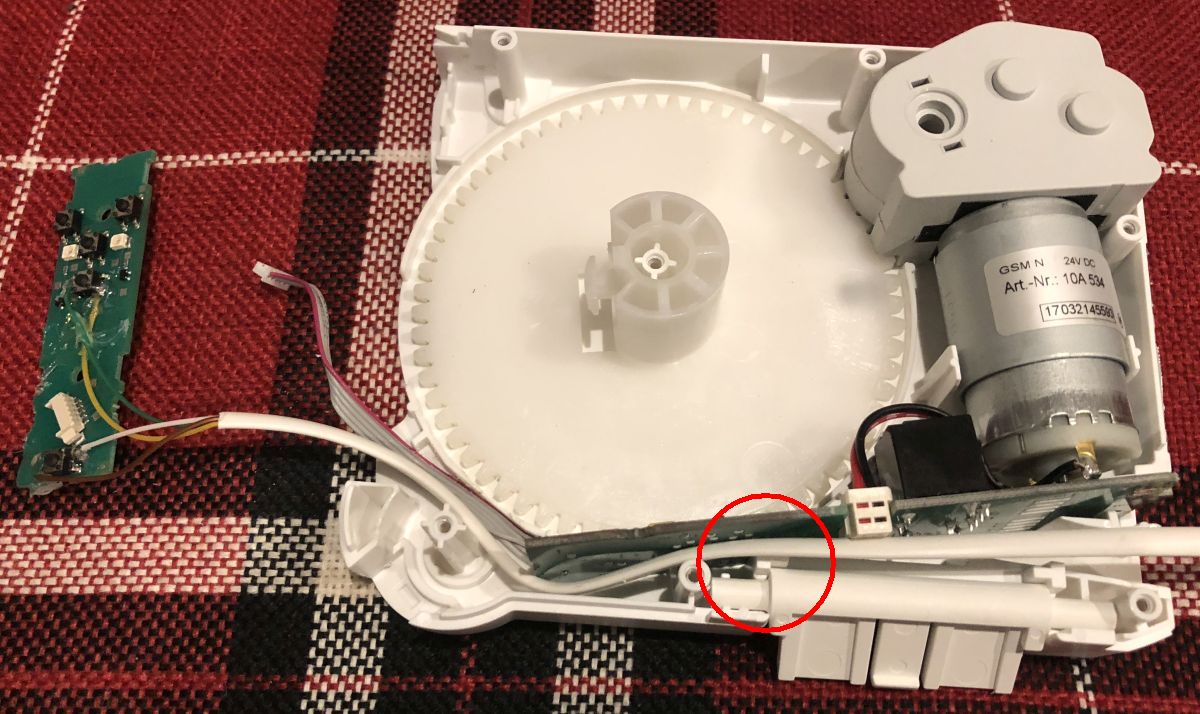

  5. den Gurtwickler aufschrauben und das Kabel verlegen, in meinem Fall musste ich noch ein wenig Platz für das Kabel schaffen (z.B. mit einem Lötkolben, eine kleine Vertiefung einschmelzen)
    Alexa Google Home Rollladen Sprachsteuerung Kabel verlegen

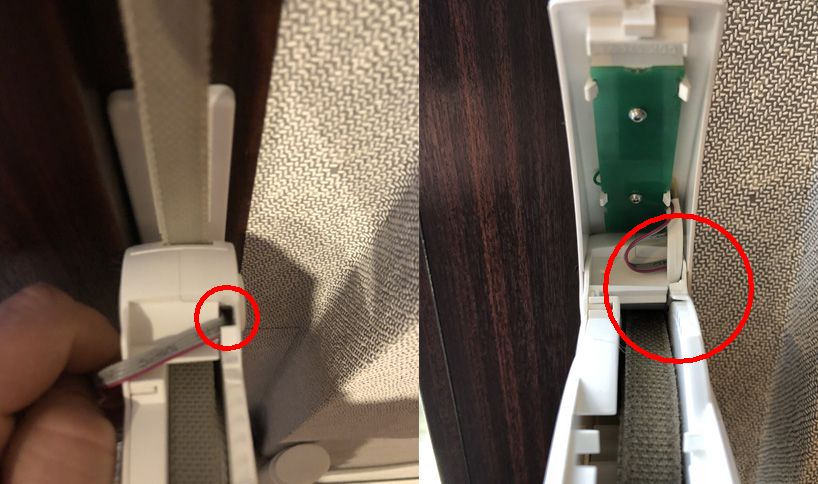

  6. den Gurtwickler wieder zusammenbauen, die Platine befestigen und darauf achten, das kein Kabel gequetscht wird
    Alexa Google Home Rollladen Sprachsteuerung Gurtwickler zusammenbauen
  7. das Netzteil des Gurtwicklers anstecken und Anfang- & Endpunkt, sowie die Laufrichtung laut Anleitung einrichten

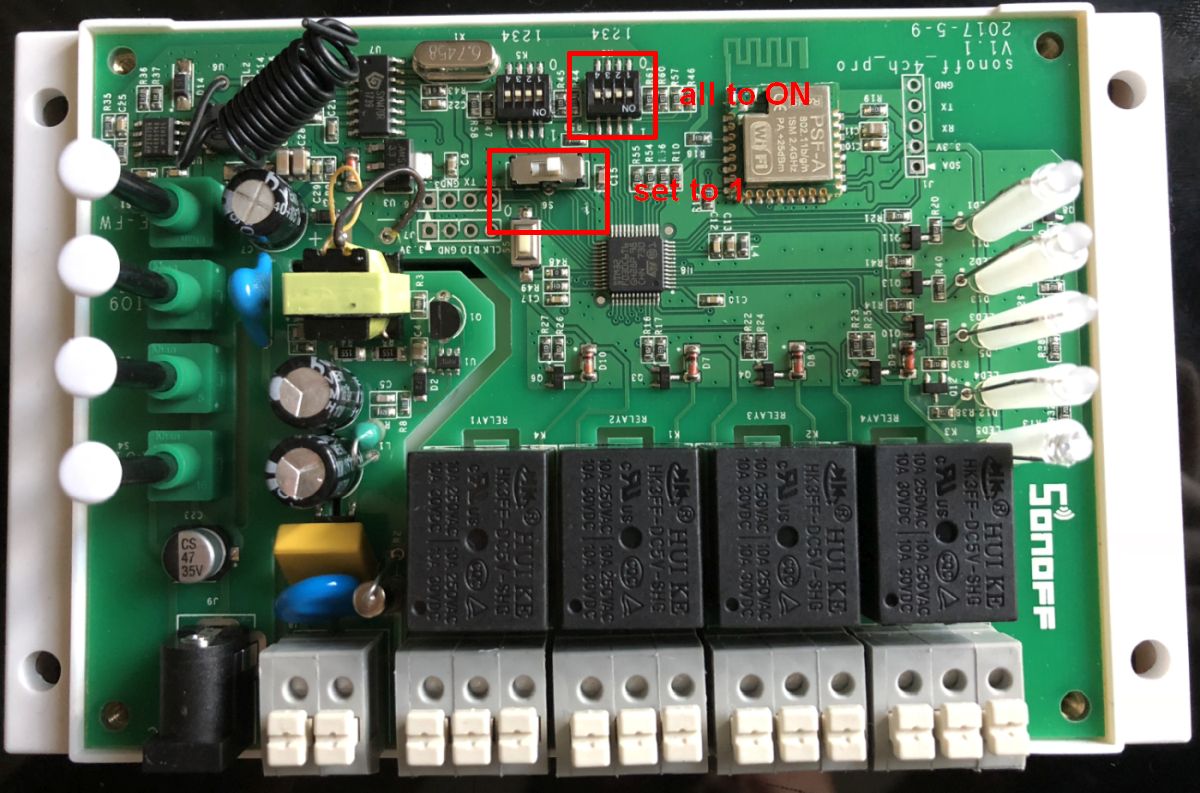

  8. nun wird der Sonoff 4CH Pro eingerichtet, dafür den kleinen Schalter (untere Markierung) auf 1 (für Taster Modus) stellen, danach die 4 kleinen Schalter (obige Markierung) alle auf on stellen, hier wird die AN/AUS Schalt-Verzögerung eingestellt (0,25 Sekunden)
    Alexa Google Home Rollladen Sprachsteuerung Sonoff 4CH Pro einrichten

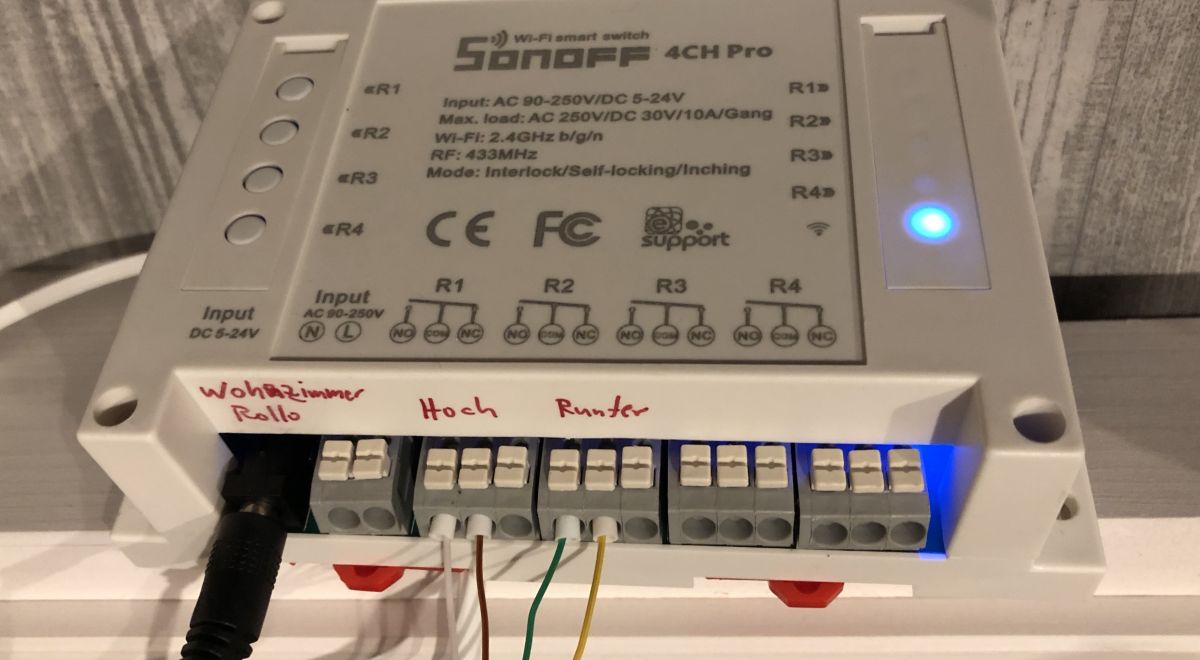

  9. nun die 4-Adern mit einer Aderendhülse versehen und an den Sonoff 4CH Pro, jeweils die korrekten Farben für hoch und runter anschließen
    Alexa Google Home Rollladen Sprachsteuerung Sonoff 4CH Pro anschließen

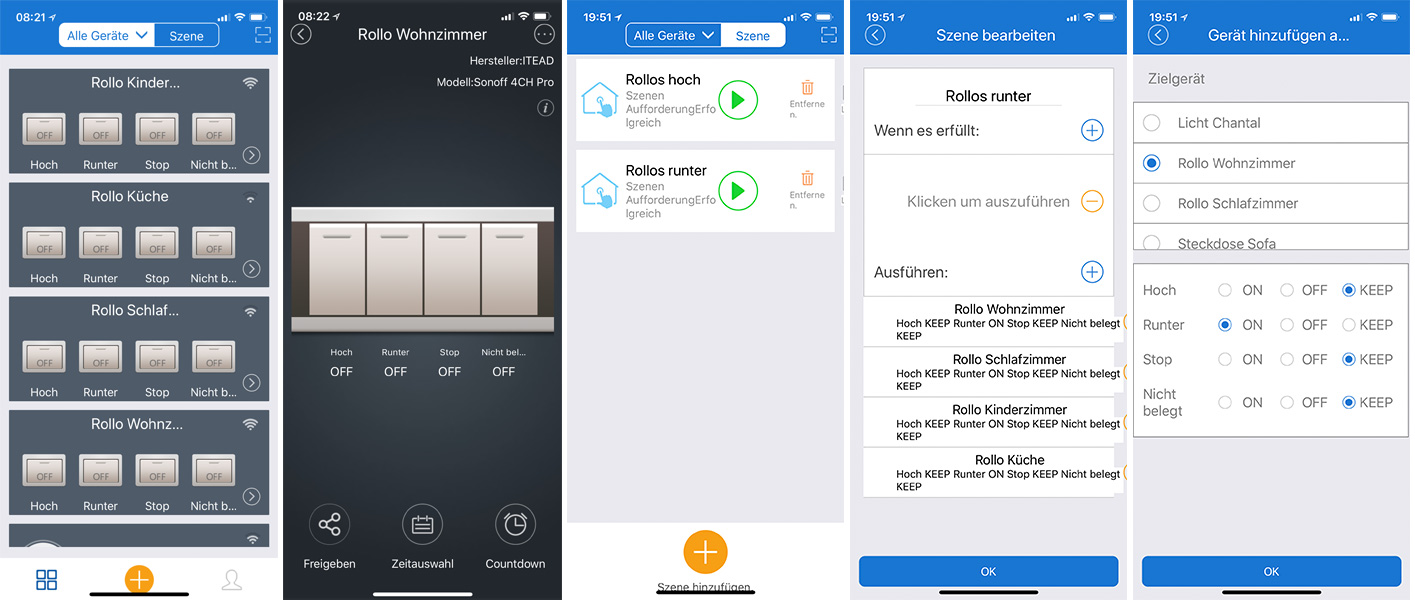

  10. jetzt den Sonoff 4CH Pro mit der eWelink APP in der Cloud registrieren und die 2 Schalter für hoch und runter benennen > der erste Test über die APP kann beginnen.
    Wenn gewünscht, können auch Szenen angelegt werden, sodaß man alle Rollläden auf einmal hoch- oder runterfahren kann.Alexa Google Home Rollladen Sprachsteuerung Sonoff 4CH Pro Ewelink APP einrichten

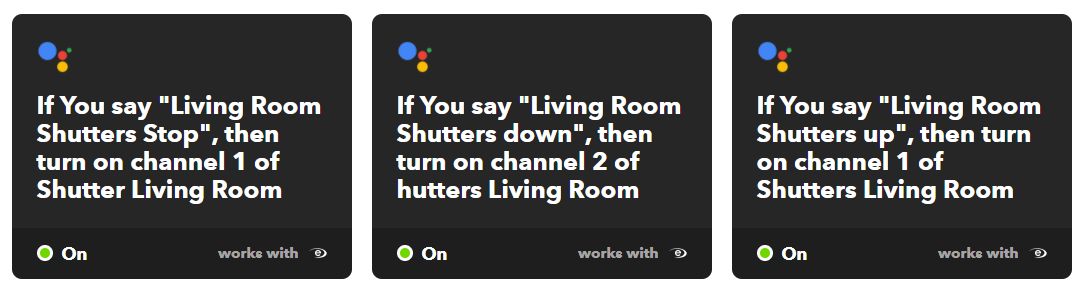

  11. zum Schluss noch IFTTT für die Sprachsteuerung einrichten > siehe Beispiele weiter unten
    Alexa Google Home Rollladen Sprachsteuerung Sonoff 4CH Pro IFTTT einrichten

Hinweise

Kosten: ca. 100 €
Zeitaufwand: ca. 2-3h

Das sachgemäße Verlegen des 4-adrigen Kabels im Rollladen-Antrieb ist äußerst wichtig. Ist das Kabel nicht richtig verlegt, kann es passieren, dass es durch die innenliegenden Zahnräder zerstört wird (mir ist dies passiert).

Meine erste Idee war, die Rollläden über die Sonoff RF Bridge und dem Funkset ZB40 für den Superrollo GW60 zu steuern. Dieser Test scheiterte kläglich. Grund: die Sonoff RF Bridge unterstützt nur feste RF Codes aber keine rollenden oder dynamischen Codes!

IFTTT

  1. If You say "Living Room Shutters Stop", then turn on channel 1 of Shutters Living Room
  2. If You say "Living Room Shutters Down", then turn on channel 2 of Shutters Living Room
  3. If You say "Living Room Shutters Up", then turn on channel 1 of Shutters Living Room
